產品中心
專業設計生產各種型號的混合式步進電機
/
/
130伺服電機

產品分類

全部分類
130伺服電機
瀏覽量:
1000

130伺服電機

零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
J-005
所屬分類
伺服電機
數量
-
+
庫存:
0
產品描述
外形圖及規格

一、簡要說明

采用高性能稀土永磁材料，內稟矯頑力高，抗去磁能力強，具有中慣量，高功率密度，瞬時超強過載能力。 轉矩脈動小，保證了加工產品光潔度、精度，噪音低。

三相正弦波磁場設計，動態響應好，具有良好的低速平滑性。

B級絕緣，IP65防護等級，環境適應性強，使用安全可靠。



二、電機命名規則





1:HZX恒之星系列伺服電機

2:電機法蘭尺寸，60mm

3:中慣量M,小慣量S,大慣量L,中慣量短款D

4:電機額定扭矩，數字除以10,如13/10=1.3N.m

5:轉速，乘以100,如30*100=3000r/min

6:編碼器代號，S--smooth編碼器

7:編碼器型號

A-光電編碼器2500線，4對極

N:--無編碼器型號

B--磁編2500線，4對極

M--單圈17位多圈33位，分體磁編

C--17位分體絕對值磁編

S--小線式光編2500線

D--17位絕對值光編

W--光電編碼器5000線

E--23位絕對值光編



F—光電編碼器2500線，5對極



8:電壓2--220V 3--380V 4--DC24V 1- 110V 8--DC 48V

9:軸結構A--標準型D一定制型

10:極對數4--4對極5-5對極

11:抱閘，如沒寫，默認常規



三、應用領域：

主要應用于數控機床、紡織機、打標機、切割機、繪圖儀、醫療設備及自動化設備和自動裝配設備。



四、接線定義

動力線

繞組定義

U

V

W

PE



插座編號

1

2

3

4

編碼器  接線定義

信號定義

PE

5V

0V

B+

Z-

U+

Z+

U-

A+

V+

W+

V-

A-

B-

W-

插座編號

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

備注：該接線定義用于40、60、80配塑料插頭電機。





動力線

繞組定義

PE

U

V

W



插座編號

1

2

3

4

編碼器  接線定義

信號定義

PE

5V

0V

A+

B+

Z+

A-

B-

Z-

U+

V+

W+

U-

V-

W-

插座編號

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

備注：該接線定義用于110和130電機，也適用于40、60、80配金屬插頭電機。



絕對值編碼器 接線定義

信號定義

PE

E-

E+

SD-

0V

SD+

5V

插座編號

1

2

3

4

5

6

7



剎車(抱閘)

接線定義

接DC24V和0V不分正負

插座編號

1

2



省線式編碼器 接線定義

信號定義

PE

5V

0V

A+

B+

Z+

A-

B-

Z-

插座編號

1

2

3

4

5

6

7

8

9



未找到相應參數組，請于后臺屬性模板中添加

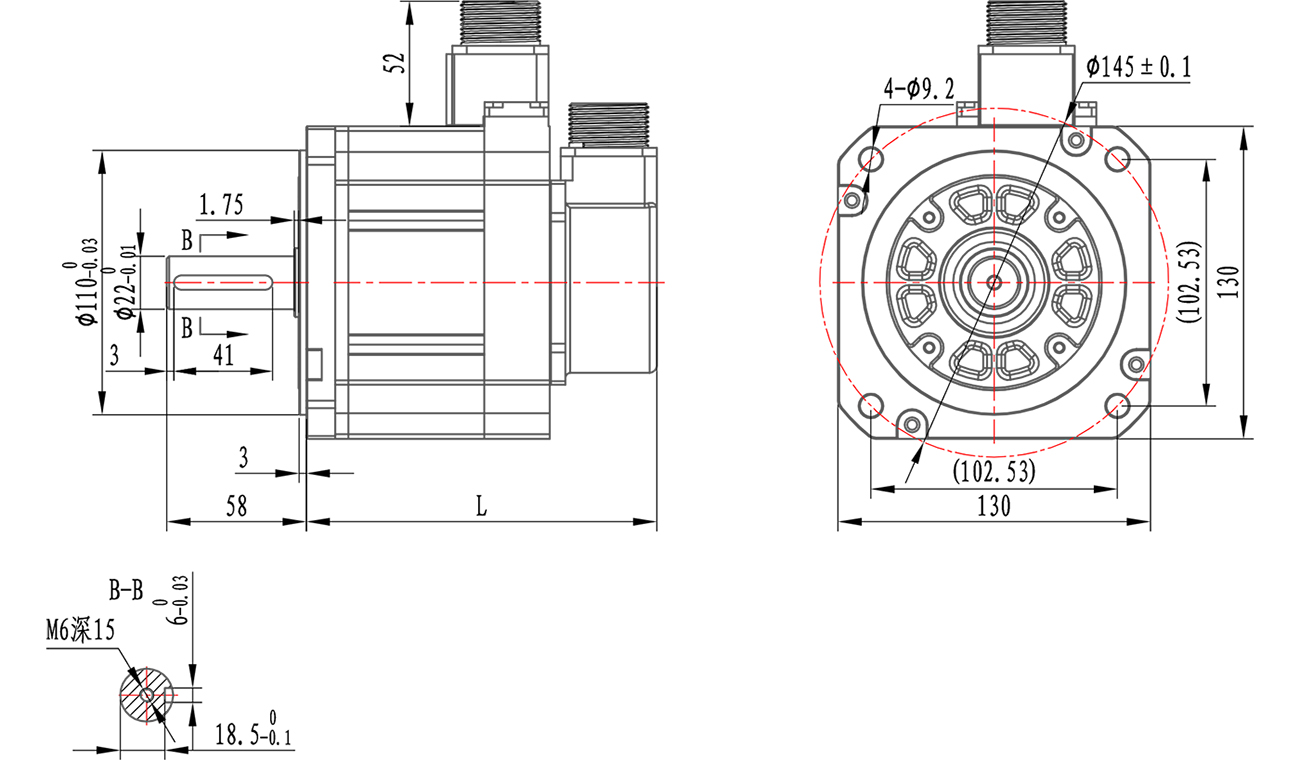

外形圖







電機型號

HZX130D-5030GF2A5

HZX130D-6025GF2A5

HZX130D-7720GF2A5

HZX130D-7725GF2A5

額定功率(KW)

1.57

1.5

1.6

2

額定電壓(V)

220

220

220

220

額定電流(A)

5.1

5.5

5.5

1

額定轉速(r/min)

3000

2500

2000

2500

額定轉矩(N.m)

5

6

7.7

7.7

最大轉矩(N.m)

15

18

23.1

23.1

線反電勢(V/Krpm)

59

69.5

89.5

71.6

轉子慣量(Kg.m2×10-3)

1.06

1.26

1.53

1.53

線電阻(Ω)

1.05

0.97

1.16

0.93

線電感（mH）

11

9

8

6.4

機身長度L (mm)

137

146

154

154

裝抱閘169.3

裝抱閘78.3

裝抱閘186.3

裝抱閘186.3

極數

10

編碼器線數

2500ppr

絕緣等級

B(130° )

防護等級

IP65



電機型號

HZX130D-10015GF2A5

HZX130D-10025GF2A5

HZX130D-15015GF2A5

HZX130D-15025GF2A5

額定功率(KW)

1.57

2.6

2.36

3.93

額定電壓(V)

220

220

220

220

額定電流(A)

5.5

9.2

9

15

額定轉速(r/min)

1500

2500

1500

2500

額定轉矩(N.m)

10

10

15

15

最大轉矩(N.m)

30

30

45

45

線反電勢(V/Krpm)

120

72

113

67.8

轉子慣量(Kg.m2×10-3)

1.94

1.94

2.1

2.1

線電阻(Ω)

1.9

1.14

1.25

1

線電感(mH)

15.6

9.36

6.2

5

機身長度L(mm)

168

168

199

199

裝抱閘200.3

裝抱閘200.3

裝抱閘231.3

裝抱閘231.3

極數

10

編碼器線數

2500ppr

絕緣等級

B(130° )

防護等級

IP65
